Akses broadband hadir dengan kosakata yang padat, dan istilah-istilah ini benar-benar bekerja keras. Mereka menunjukkan di mana fungsi berada dalam jaringan, di mana domain aktif berakhir dan domain pasif dimulai, serta apa yang diharapkan dilakukan produk tertentu. FTTx menjelaskan sejauh mana serat optik menjangkau: sebuah node di FTTN, sebuah trotoar atau kabinet di FTTC/FTTCab, titik distribusi di FTTdp, sebuah gedung di FTTB, rumah pelanggan di FTTH, atau bahkan sebuah ruangan individu di FTTR.
Panduan ini mengikuti koneksi FTTH dari jaringan akses broadband yang lebih luas melalui kantor pusat dan OLT, melintasi ODN pasif—termasuk ODF, kabel feeder dan distribusi, FDT/FDH, FOSC, dan FDB/FAT—dan akhirnya ke ONU atau ONT. Panduan ini menjelaskan arti setiap istilah dan di mana kategori produk saling tumpang tindih. CQT berfokus pada lapisan fisik pasif dari FTTH Optical Distribution Network: dari distribusi optik di kantor pusat (CO) hingga serah terima pasif di sisi pelanggan, kecuali OLT aktif dan ONU/ONT.
Memperbesar Sebelum Memperbesar
Internet bukanlah satu jaringan besar yang dioperasikan oleh satu organisasi. Internet adalah jaringan jaringan yang saling terhubung, termasuk jaringan akses, jaringan metropolitan, tulang punggung nasional dan internasional, jaringan pusat data, dan jaringan penyedia konten. Perjalanan end-to-end yang disederhanakan dapat ditampilkan sebagai: Perangkat pengguna → jaringan Home → ONT/ONU → ODN → OLT di Kantor Pusat → jaringan agregasi → BNG/BRAS → jaringan Metro/Core → Jaringan tulang punggung → Jaringan Tujuan (Core, BRAS, …) → Server
Ketika pengguna membuka situs web, mengirim pesan, atau memulai video, perangkat tidak mengirimkan informasi sebagai satu blok kontinu. Data dibagi menjadi unit-unit kecil yang disebut paket. Setiap paket membawa sebagian informasi dan header yang memberi tahu peralatan jaringan ke mana data akan pergi dan bagaimana data tersebut harus ditangani.
Permintaan kemudian masuk ke jaringan akses. Dalam koneksi FTTH, paket melewati router rumah atau gateway residensial, ONT/ONU, dan jaringan optik pasif sebelum mencapai OLT. Peralatan agregasi menggabungkan lalu lintas dari beberapa OLT dan situs akses ke tautan yang lebih sedikit dan berkapasitas lebih tinggi. Operator mengelola sesi, alamat, layanan, dan kebijakan lalu lintas setiap pelanggan sebelum meneruskan lalu lintas lebih dalam ke jaringannya.
Dari sana, router memindahkan setiap paket ke tujuannya. Pada setiap hop, router membaca alamat IP tujuan, memeriksa informasi routingnya, dan meneruskan paket ke arah berikutnya. Paket dapat melintasi tautan tulang punggung, koneksi peering, atau Internet Exchange Points sebelum memasuki jaringan tujuan, di mana permintaan asli dirakit kembali dan respons dikirimkan kembali. Tidak ada pusat universal yang “mencari di Internet”; setiap router membuat keputusan penerusan lokal menggunakan rute yang tersedia untuknya.

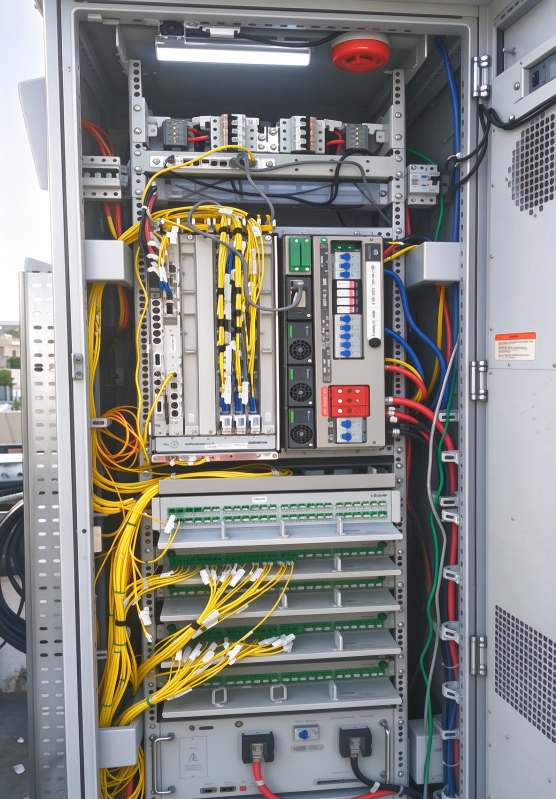

Kantor Pusat dan OLT: Titik Awal PON
Kantor Pusat (CO) adalah fasilitas lokal dari mana operator melayani wilayah geografis yang telah ditentukan. Tergantung pada negara dan operator, fasilitas ini juga dapat disebut sebagai Exchange, Local Exchange, atau Point of Presence (PoP). Tidak ada radius layanan universal: cakupan tergantung pada topologi jaringan, rute serat optik, anggaran kehilangan optik, pengaturan splitter, kepadatan pelanggan, dan lokasi situs akses lainnya.
CO adalah tempat jaringan akses lokal bertemu dengan jaringan transportasi hulu operator. Komponen aktif utamanya adalah Optical Line Terminal (OLT), yang mengubah lalu lintas dari jaringan agregasi menjadi sinyal PON yang dikirim ke pelanggan dan melakukan konversi balik untuk lalu lintas hulu.
OLT adalah akar sisi jaringan dari PON. OLT menjalankan protokol PON, mengontrol komunikasi dengan ONU yang terhubung, mengalokasikan peluang transmisi hulu, dan mendukung manajemen serta pemeliharaan jaringan. Setiap OLT memiliki satu atau lebih port PON. Dari setiap port, sebuah fiber masuk ke ODN pasif, di mana splitter optik membagi jalur di antara beberapa ONU atau ONT. Sistem PON lengkap terdiri dari OLT, ODN, dan ONU yang terhubung.
| Kategori | Masa Jabatan | Nama lengkap | Dalam bahasa yang sederhana |
| Fasilitas | CO | Kantor Pusat | Fasilitas telekomunikasi lokal yang berisi akses, distribusi optik, transmisi, dan peralatan pendukung. |
| Fasilitas | Pertukaran | Telepon / Sentral Lokal | Istilah umum Inggris dan internasional untuk fasilitas telekomunikasi lokal, secara umum setara dengan CO. |
| Fasilitas | PoP | titik kehadiran | Sebuah situs di mana operator memasang peralatan dan terhubung ke jaringan yang lebih luas; tidak semua PoP melayani pelanggan. |
| Peralatan akses | OLT | Terminal / Terminasi Jalur Optik | Elemen jaringan aktif yang membentuk akar sisi jaringan dari satu atau lebih ODN. |
| Antarmuka OLT | PON Port | Port Jaringan Optik Pasif | Port optik OLT dari mana satu pohon PON dimulai dan terhubung ke ODN. |
| Sisi jaringan | SNI | Antarmuka Node Layanan | Antarmuka yang menghubungkan jaringan akses optik ke layanan operator dan jaringan hulu. |
| Sisi jaringan | NNI | Antarmuka Jaringan-ke-Jaringan | Istilah umum untuk antarmuka yang menghubungkan OLT atau jaringan akses ke peralatan hulu. |
| Jaringan pasif | ODN | Jaringan Distribusi Optik | Infrastruktur serat optik pasif point-to-multipoint yang menghubungkan OLT ke ONU-nya. |
| Arah | hilir | Transmisi OLT-ke-ONU | Lalu lintas yang bergerak dari OLT menuju ONU atau ONT yang terhubung. |
| Arah | hulu | Transmisi ONU-ke-OLT | Lalu lintas yang bergerak dari ONU atau ONT kembali ke OLT. |
| Endpoint pengguna | ONU | Unit Jaringan Optik | Elemen jaringan sisi pengguna yang mengakhiri daun ODN. |
| Endpoint pengguna | ONT | Terminal / Terminasi Jaringan Optik | ONU yang melayani satu pelanggan, biasanya rumah atau bisnis. |

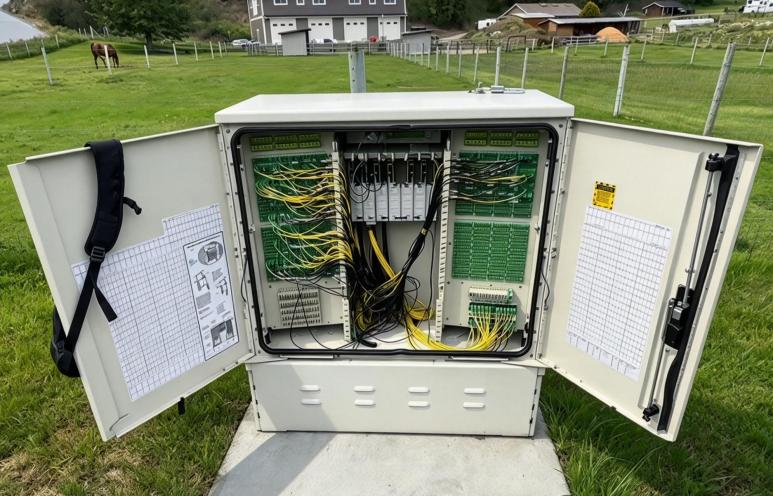

Dari ODF ke FDT/FDH: Pemisahan Optik Primer
Port PON OLT terhubung melalui kabel patch ke Optical Distribution Frame (ODF), yang mengakhiri, menyambung, menambalkan, dan mengatur serat sebelum keluar dari bangunan. Dari ODF, bagian luar pabrik ODN dimulai dengan kabel feeder, yang membawa sinyal dari Kantor Pusat ke titik distribusi lapangan seperti FDT atau FDH.
Pada FDT/FDH, sisi pengumpan bertemu dengan sisi distribusi. Kabel pengumpan memusatkan kapasitas antara Kantor Pusat dan sejumlah lokasi lapangan yang terbatas, sementara kabel distribusi menyebarkan kapasitas tersebut melalui lingkungan, jalan, atau bangunan menuju terminal akses yang lebih kecil. Singkatnya, jaringan pengumpan membawa serat ke area layanan, dan jaringan distribusi membawanya melalui area tersebut.
FDT/FDH juga merupakan lokasi umum untuk splitter optik tingkat pertama, atau utama. Splitter pasif membagi sinyal dari satu fiber OLT di antara beberapa fiber hilir, memungkinkan satu port PON melayani banyak pelanggan. Pengaturan ini bergantung pada desain jaringan:
- Pemisahan terpusat: satu tahap splitter, seperti 1:32, berada di FDT/FDH, dan setiap output berlanjut pada serat distribusinya sendiri.
- Cascaded atau distributed split: splitter tingkat pertama yang lebih kecil, seperti 1:4 atau 1:8, mengalirkan splitter tingkat kedua lebih dekat ke pelanggan.
- Tidak ada splitter saat ini: FDT/FDH terutama berfungsi sebagai lokasi sambungan atau cross-connect, dengan splitting di Kantor Pusat atau lebih jauh ke hilir.
Pada tingkat optik, topologi ini adalah pohon point-to-multipoint: satu port OLT PON membentuk akar, splitter pasif membentuk cabang, dan ONU/ONT membentuk titik akhir. Jalur fisik dapat direduksi menjadi rantai referensi berikut:
- Kabel Patch Port → Port OLT PON → Kabel Feeder ODF → → FDT/FDH + Splitter Utama → Kabel Distribusi → Terminal Akses Hilir → Kabel Drop → ONT
Secara optik, hasilnya adalah pohon point-to-multipoint: satu port OLT PON adalah root, splitter pasif membentuk cabang, dan ONU atau ONT adalah titik akhir. Ini adalah arsitektur referensi, bukan aturan tetap. Splitter dapat berada di ODF, FDT/FDH, penutupan splice, atau terminal hilir, dan jaringan dapat menggunakan satu tahap splitter atau beberapa.
| Masa Jabatan | Nama lengkap | Dalam bahasa yang sederhana |
| ODF | Bingkai Distribusi Optik | Rangka yang mengakhiri, mengatur, dan menghubungkan serat sisi OLT ke kabel feeder keluar. |
| tali patch | Kabel Patch Serat Optik | Serat optik yang dikonektor digunakan untuk menghubungkan port OLT, modul splitter, atau port adaptor ODF. |
| Cross-connect | Koneksi Optik Silang | Koneksi fleksibel antara dua port serat yang diterminasi, biasanya dibuat dengan kabel patch. |
| kabel pengumpan | Kabel Feeder Optik | Kabel yang menghubungkan ODF Kantor Pusat ke titik distribusi lapangan. |
| FDT | Terminal Distribusi Serat | Sebuah enclosure lapangan di mana serat feeder dihubungkan, dibagi, atau didistribusikan ke kabel hilir. |
| FDH | Pusat Distribusi Serat | Titik manajemen serat terpusat yang menghubungkan kabel feeder dan distribusi, sering kali melalui splitter. |
| Kabel Distribusi | Kabel Distribusi Optik | Kabel yang menghubungkan titik distribusi lapangan melalui area penyajian menuju terminal akses. |
| pemecah utama | Splitter Optik Tingkat Pertama | Splitter pertama setelah OLT; ia membagi satu jalur optik menjadi beberapa jalur optik. |
| rasio terbagi | Rasio Pemisahan Optik | Jumlah input dan output splitter, ditulis sebagai 1:4, 1:8, 1:16, atau 1:32. |
| Pembagian Terpusat | Arsitektur Terbagi Terpusat | Desain di mana pembagian penuh dilakukan di satu lokasi, biasanya FDH. |
| Terpecah Berantai | Arsitektur Terbagi Bertingkat / Terdistribusi | Desain di mana pembagian dibagi antara dua atau lebih lokasi. |
| P2MP | Titik-ke-Multipoint | Sebuah topologi di mana satu port OLT melayani beberapa ONU melalui ODN pasif bercabang. |

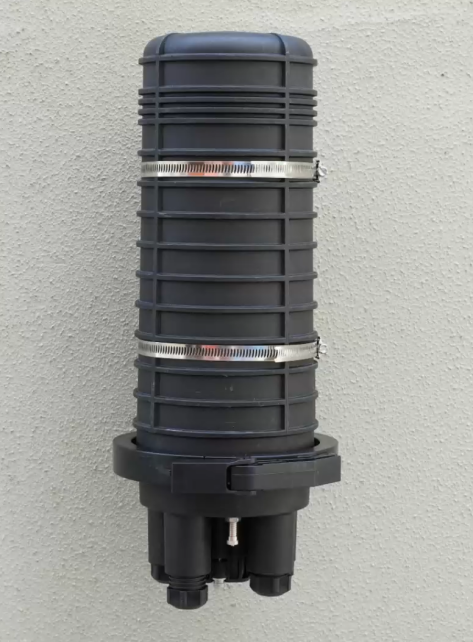

FOSC: Melindungi Sambungan dan Cabang
Kabel optik sering kali harus diperpanjang, diperbaiki, atau bercabang, dan serat tertentu mungkin perlu dihubungkan ke kabel distribusi atau menjatuhkan. Operasi ini mengekspos serat dan menciptakan titik sambungan permanen yang perlu dilindungi. Fiber Optic Splice Closure (FOSC) menyediakan penutup tertutup di mana kabel diikat, serat diarahkan dan disimpan, serta sambungan fusi atau mekanis diatur dalam baki.
FOSC dapat ditempatkan hampir di mana saja dalam jaringan feeder atau distribusi—menghubungkan bagian kabel, membelah satu kabel menjadi beberapa rute, memperbaiki kerusakan, atau menghubungkan serat feeder tertentu ke kabel hilir. Fungsi utamanya adalah:
- Lindungi sambungan dan serat tanpa bahan dari air, debu, benturan, dan stres lingkungan lainnya
- Menyediakan penyegelan kabel, penahanan, dan pelepasan tegangan
- Jaga rute serat optik yang aman dan radius tekuk minimum
- Simpan baki sambungan, serat optik cadangan, dan kabel
- Izinkan re-entry di kemudian hari untuk aktivasi, pemeliharaan, atau ekspansi
Salah satu aplikasi FOSC paling berharga adalah akses bentang tengah, yang juga dikenal di bidang ini sebagai ekstraksi serat. Alih-alih memotong seluruh kabel pengumpan, pemasang membuka bagian selubung dan hanya mengakses serat yang dibutuhkan untuk cabang lokal; serat yang tersisa melewati penutup tanpa potongan. FOSC umumnya menggunakan rumah kubah (ujung tunggal) atau sejajar (horizontal), tetapi bentuk saja tidak menentukan fungsi. Kedua desain dapat mendukung sambungan lurus, percabangan, perbaikan, atau akses bentang tengah.
| Kategori | Masa Jabatan | Nama lengkap | Makna dalam bahasa Inggris sederhana |
| Penutup | FOSC | Penutup Sambungan Serat Optik | Sebuah penutup tertutup yang melindungi dan mengelola sambungan kabel optik di pabrik luar. |
| Jenis sambungan | sambungan lurus | Sambungan Kabel Lurus | Sambungan yang menghubungkan serat satu bagian kabel dengan serat yang sesuai dari bagian lain. |
| Fungsi jaringan | Sambungan Cabang | Sambungan Kabel Bercabang | Sambungan yang mengalihkan serat terpilih dari kabel utama ke satu atau lebih kabel cabang. |
| Metode akses | Akses Bentang Tengah | Akses Kabel Bentang Menengah | Membuka kabel di antara ujungnya untuk mencapai serat tertentu tanpa memotong seluruh kabel. |
| Metode akses | Ekspres / Tap-off | Serat ekspresif atau Tap-off Splice | Konfigurasi di mana sebagian besar serat melewati tanpa potongan sementara serat yang dipilih bercabang atau disambung. |
| Masuk kabel | Port Ekspres | Port Kabel Tengah / Oval | Port yang memungkinkan loop kabel yang belum dipotong masuk dan keluar dari penutup sambil tetap tertutup dan terlepas dari ketegangan. |
| manajemen serat | nampan splice | Nampan Organizer Fiber Splice | Sebuah baki yang menyimpan sambungan terlindungi dan mengarahkan serat terkait. |
| manajemen serat | Penyimpanan Slack | Penyimpanan serat optik atau tabung buffer | Ruang untuk menyimpan tabung buffer yang belum dipotong dan panjang serat cadangan untuk akses atau penyambungan ulang di masa depan. |
| Jenis penutup | Penutupan Kubah | Penutup Splice Berujung Tunggal | Penutup di mana kabel biasanya masuk melalui port di satu basis. |
| Jenis penutup | Penutupan In-Line | Penutup Sambungan Tipe Horizontal | Penutup yang umumnya diatur dengan pintu masuk kabel di ujung yang berlawanan. |
| Penyegelan | Segel Heat-Shrink | Penyegelan Kabel Heat-Shrink | Segel port kabel permanen atau semi-permanen yang dibentuk dengan memanaskan selongsong yang dapat menyusut. |
| Penyegelan | Segel Mekanis/Gel | Segel Kabel Mekanis yang Dapat Dimasuki Kembali | Segel kabel yang dapat digunakan kembali berbasis gasket, bagian kompresi, atau gel penyegel. |

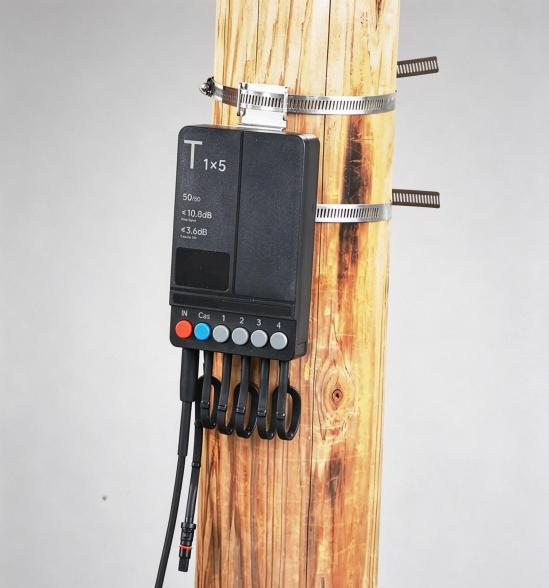

FDB / FAT: Di Depan Pintu Anda
Saat kabel distribusi mendekati pelanggan, kabel tersebut mencapai titik akses yang lebih kecil yang dikenal sebagai Fiber Distribution Box (FDB) atau Fiber Access Terminal (FAT). Penutup ini membentuk antarmuka praktis antara jaringan distribusi bersama dan kabel drop individual. Kabel ini dapat dipasang pada tiang, dinding, atau fasad bangunan, atau dipasang di pedestal, lubang tangan, atau ruang dalam ruangan.
FDB/FAT menangani beberapa fungsi terakhir dalam satu enclosure:
- Mengakhiri atau melewati kabel distribusi
- Menyambung dan mengatur serat terpilih
- Menampung splitter optik saat pemisahan dilakukan dekat pelanggan
- Menghubungkan serat ke adaptor atau port yang sudah dikonektor
- Mengamankan dan mengarahkan kabel drop individual
- Melindungi serat dan koneksi selama instalasi dan pemeliharaan
FDB dan FAT adalah kategori komersial yang tumpang tindih, bukan kategori yang benar-benar standar. “FDB” menekankan distribusi serat dan dapat menggambarkan apa saja mulai dari kotak splice-and-adapter kecil hingga enclosure splitter yang lebih besar. “FAT” menekankan akses pelanggan dan biasanya menyediakan port drop yang jelas. Dalam praktiknya, enclosure yang sama dapat dijual dengan nama mana pun karena menggabungkan splicing, splitting, terminasi, dan distribusi drop.
FDB/FAT dapat berbasis sambungan, konektorisasi, atau pra-konektor. Unit berbasis sambungan memerlukan sambungan fusi lapangan antara serat distribusi dan drop. Unit konektor menggunakan adaptor internal dan konektor yang dipasang di lapangan, sementara unit pra-konektor menyediakan port yang terpasang pabrik dan tersegel secara lingkungan untuk aktivasi yang lebih cepat. Splitter bersifat opsional: dalam jaringan split-terpusat, kotak hanya dapat mendistribusikan serat dari FDH hulu; dalam jaringan split-terdistribusi, kotak dapat menampung splitter sekunder atau terakhir dekat rumah yang dilayaninya.
| Kategori | Masa Jabatan | Nama lengkap | Makna dalam bahasa Inggris sederhana |
| Penutup | FDB | Kotak Distribusi Serat | Kotak yang digunakan untuk menyambung serat, membelah, mengakhiri, dan mendistribusikan serat ke arah pelanggan drop. |
| Penutup | LEMAK | Terminal Akses Serat Optik | Terminal dekat pelanggan yang menyediakan titik sambungan untuk kabel drop individual. |
| Jaringan masuk | Kabel Distribusi | Kabel Distribusi Optik | Kabel multi-serat yang memasok FDB/FAT dari node distribusi hulu. |
| Koneksi pelanggan | kabel drop | Kabel Drop Pelanggan | Kabel optik terakhir yang menghubungkan terminal akses ke rumah atau bisnis individu. |
| Komponen pasif | Splitter sekunder | Splitter Optik Tingkat Kedua | Splitter hilir yang digunakan setelah splitter utama dalam arsitektur cascaded-split. |
| Koneksi | Adaptor | Adaptor Serat Optik | Komponen yang menyelaraskan dan menghubungkan dua konektor serat optik. |
| Koneksi | Drop Port | Port Drop Pelanggan | Sebuah outlet khusus untuk menghubungkan satu kabel drop subscriber. |
| Konfigurasi | Berbasis splice | Terminal Tersambung | Terminal di mana serat masuk dan keluar disambungkan dengan penyambungan fusi. |
| Konfigurasi | terkonektor | Terminal Konektor | Terminal yang menggunakan adaptor dan konektor serat optik yang dapat dilepas untuk koneksi layanan. |
| Konfigurasi | Pra-konektor | Terminal yang dikonektor pabrik | Terminal dengan port yang terpasang di pabrik untuk deployment plug-and-play yang lebih cepat. |
| Perlindungan | Konektor Keras | Konektor Tertutup Lingkungan | Konektor luar ruangan yang kokoh dirancang untuk menahan kelembapan, debu, dan paparan mekanis. |
| Instalasi | Pemasangan Tiang/Dinding | Instalasi Dipasang di Tiang atau Dinding | Metode umum untuk menempatkan terminal akses dekat pelanggan yang dilayaninya. |
ONU / ONT: Titik Akhir
Di sisi pelanggan, kabel drop mencapai Optical Network Unit (ONU) atau Optical Network Terminal (ONT). Perangkat ini mengakhiri sinyal optik PON dan mengubahnya menjadi layanan pelanggan seperti Ethernet, Wi-Fi, telepon, atau televisi. Perangkat ini melakukan konversi balik untuk lalu lintas hulu.
ONU adalah istilah yang lebih luas untuk peralatan yang mengakhiri endpoint sisi pengguna dari sebuah ODN. ONT biasanya merujuk pada ONU yang melayani satu rumah atau bisnis, sementara jenis ONU lainnya dapat melayani beberapa apartemen, penyewa, atau pengguna bisnis. Dalam penggunaan FTTH sehari-hari, kedua istilah ini sering digunakan secara bergantian.
ONU/ONT adalah peralatan elektronik yang diberi daya dan oleh karena itu termasuk bagian aktif dari sistem PON, bukan bagian dari ODN pasif. ODN adalah infrastruktur serat optik pasif antara OLT dan ONU/ONT, yang berakhir di antarmuka optik yang menghadap jaringan pada ONU/ONT.
| Masa Jabatan | Nama lengkap | Makna dalam bahasa Inggris sederhana |
| ONU | Unit Jaringan Optik | Istilah umum untuk perangkat aktif di sisi pengguna yang mengakhiri koneksi PON. |
| ONT | Terminal/Terminasi Jaringan Optik | ONU dipasang untuk pelanggan individu, biasanya rumah atau bisnis. |
| SFU | Unit Keluarga Tunggal | Sebuah ONU/ONT dasar, biasanya beroperasi sebagai jembatan dengan fungsi gateway terbatas. |
| HGU | Unit Gerbang Beranda | ONT dengan fungsi routing, Wi-Fi, suara, dan jaringan rumah terintegrasi. |
| MDU | Unit Multi-Hunian | ONU yang dirancang untuk melayani beberapa pelanggan di apartemen atau gedung serupa. |
| CPE | Perlengkapan Tempat Pelanggan | Istilah luas untuk peralatan jaringan bertenaga yang dipasang di lokasi pelanggan. |
